O APsystems QS1 é um microinversor solar monofásico desenvolvido para conectar até quatro módulos fotovoltaicos em uma única unidade, com quatro canais e MPPT independente por canal. O equipamento alcança 1.200 W de potência contínua de saída em corrente alternada e marcou uma geração de microinversores 4-em-1 da APsystems. Atualmente, porém, o QS1 está oficialmente descontinuado pelo fabricante.
Isso não significa que os milhares de equipamentos já instalados tenham deixado de funcionar. O status de produto descontinuado significa principalmente que o QS1 pertence a uma geração anterior da linha APsystems. Para proprietários, instaladores e técnicos que ainda trabalham com esse modelo, continuam sendo importantes informações como ficha técnica, limites elétricos, monitoramento, documentação e compatibilidade para manutenção ou eventual substituição.
Neste guia, a WA Solar reúne essas informações e também explica como o QS1 se posiciona diante das gerações mais recentes de microinversores. Para entender primeiro as diferenças entre microinversores, inversores string e as atuais configurações 2-em-1 e 4-em-1, consulte nosso guia completo sobre microinversor solar.

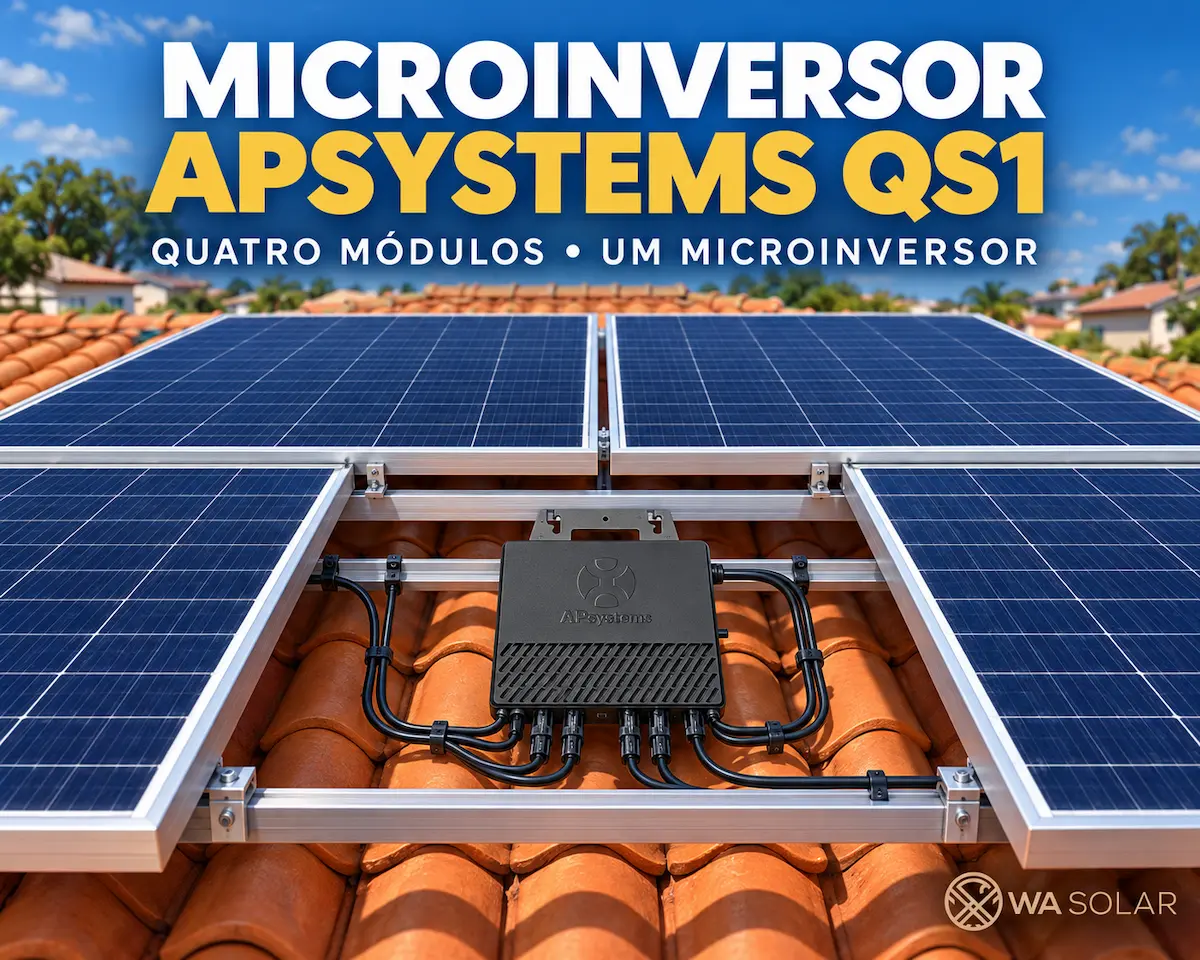

O que é o microinversor APsystems QS1?
O QS1 é um microinversor conectado à rede desenvolvido pela APsystems para atender quatro módulos fotovoltaicos em uma única unidade. Em vez de utilizar um microinversor separado para cada painel, sua arquitetura 4-em-1 concentra quatro entradas em um único equipamento.
Uma característica importante do QS1 é possuir MPPT independente por canal. Isso significa que os quatro módulos conectados ao equipamento possuem rastreamento individual do ponto de máxima potência, diferentemente de outros microinversores para quatro módulos que podem utilizar uma quantidade menor de MPPTs.
A página oficial do APsystems QS1 também destaca o monitoramento individual dos módulos e a potência contínua de saída de 1.200 W CA.
O APsystems QS1 foi descontinuado?
Sim. A APsystems atualmente classifica oficialmente o QS1 como um microinversor descontinuado. O equipamento não integra a linha atual de produtos apresentada pelo fabricante, mas sua página histórica e a documentação técnica continuam disponíveis.
Para quem já possui um sistema com QS1, é importante diferenciar produto descontinuado de equipamento necessariamente inutilizável. Um QS1 instalado e operando dentro das especificações pode continuar fazendo parte do sistema fotovoltaico. A descontinuação se torna particularmente relevante quando surge necessidade de expansão, substituição, reposição ou alteração dos módulos.
A APsystems mantém inclusive uma biblioteca oficial de documentos de produtos descontinuados, na qual permanecem disponíveis materiais relacionados ao QS1 e ao QS1A.
Ficha técnica do APsystems QS1
As especificações exatas precisam ser conferidas de acordo com a versão e o mercado ao qual o equipamento se destinava. A documentação histórica da APsystems confirma, entretanto, as principais características que definem o QS1: arquitetura para quatro módulos, quatro canais com MPPT independente e potência contínua de saída de 1.200 W CA.
| Característica | APsystems QS1 |
|---|---|
| Arquitetura | Microinversor monofásico conectado à rede |
| Módulos por unidade | Até 4 módulos fotovoltaicos |
| MPPT | 4 canais com MPPT independente |
| Potência contínua de saída | 1.200 W CA |
| Eficiência nominal do MPPT | 99,5% |
| Monitoramento | Individualizado por módulo por meio do ecossistema de monitoramento APsystems |
| Controle de potência reativa | RPC ajustável, conforme versão e configuração |
| Status atual | Descontinuado |
Parâmetros como tensão de saída, frequência, corrente, faixa de MPPT e demais características elétricas devem ser verificados na documentação correspondente à versão específica do equipamento. Isso evita utilizar especificações de modelos destinados a outros mercados ou padrões de rede.

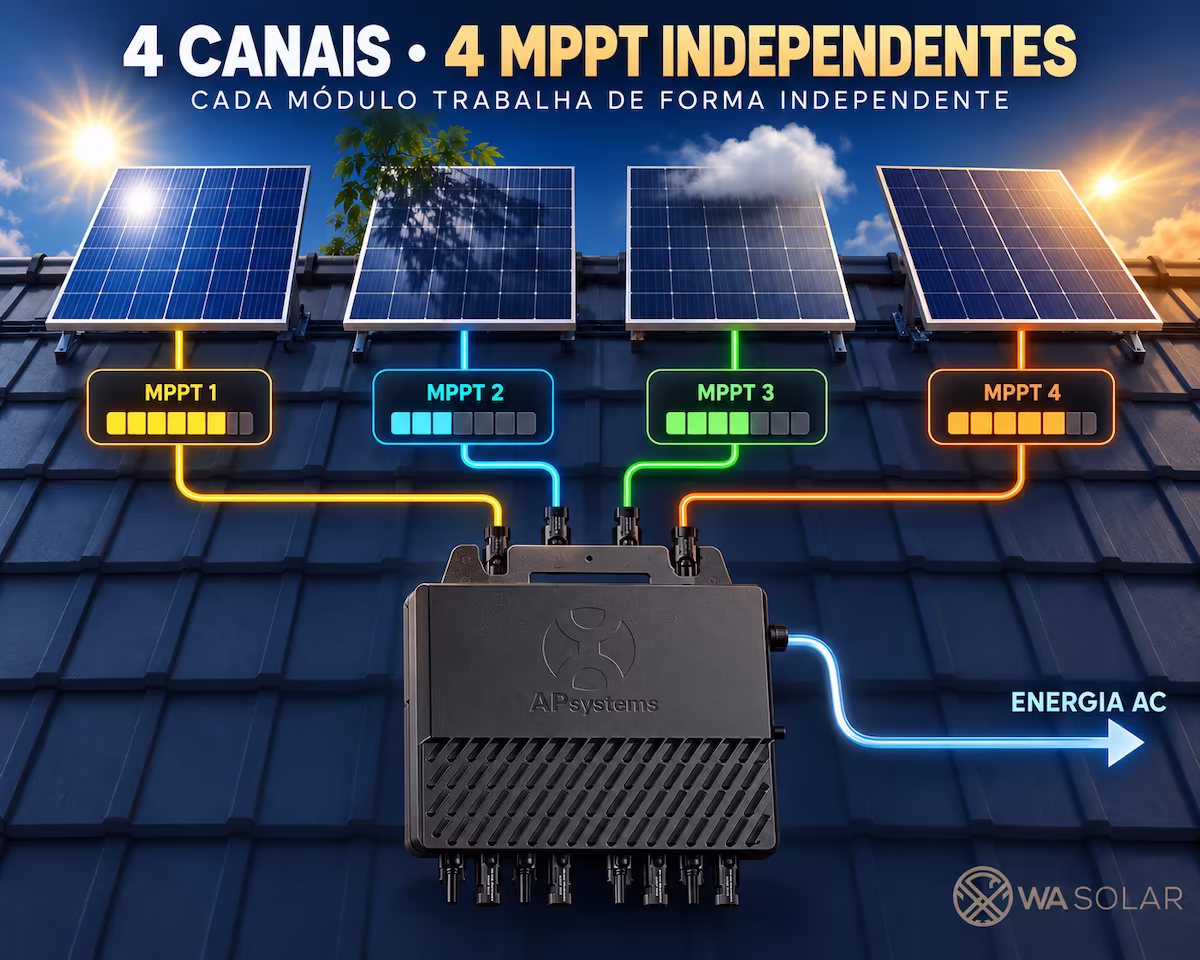

Como funcionam os quatro MPPTs do QS1?
MPPT é a sigla para Maximum Power Point Tracking, ou rastreamento do ponto de máxima potência. No QS1, cada um dos quatro canais possui gerenciamento MPPT independente.
Essa arquitetura permite que o ponto de operação de um módulo seja rastreado separadamente dos demais. Se um dos painéis estiver submetido a uma condição diferente de irradiância, orientação ou sombreamento, os outros canais não precisam necessariamente operar no mesmo ponto elétrico.
Isso não significa que a sombra deixe de reduzir a geração do módulo atingido. O benefício está na maior independência de gerenciamento entre os quatro canais.
Quais painéis solares são compatíveis com o APsystems QS1?
A compatibilidade de um painel com o QS1 não deve ser determinada apenas pela potência em watts do módulo. É necessário comparar as características elétricas do painel com os limites de entrada da versão específica do microinversor.
Entre os parâmetros que precisam ser verificados estão:
- tensão de circuito aberto do módulo (Voc);
- tensão no ponto de máxima potência (Vmp);
- corrente no ponto de máxima potência (Imp);
- corrente de curto-circuito (Isc);
- faixa de MPPT do microinversor;
- tensão máxima de entrada;
- corrente máxima admissível por canal;
- potência e demais limites estabelecidos pelo fabricante.
Essa análise é especialmente importante porque os módulos fotovoltaicos evoluíram significativamente desde o período em que o QS1 foi lançado. Painéis atuais podem possuir potência e, principalmente, correntes de operação superiores às dos módulos utilizados em muitos projetos daquela geração.
Para compreender melhor os parâmetros elétricos dos módulos, consulte nosso conteúdo sobre painel solar fotovoltaico.
Posso instalar um painel solar moderno em um QS1 antigo?
Pode ser possível em determinados casos, mas não é correto afirmar que qualquer módulo atual seja compatível com o QS1. A substituição deve ser precedida de uma verificação elétrica.
Um erro comum seria analisar apenas algo como “painel de 450 W” ou “painel de 550 W”. Dois módulos com potências semelhantes podem apresentar valores bastante diferentes de tensão e corrente.
Como o QS1 pertence a uma geração anterior de microinversores, a corrente de entrada merece atenção especial ao avaliar módulos contemporâneos de maior potência. Nunca se deve presumir compatibilidade apenas porque o conector físico pode ser conectado.
Antes de substituir módulos em uma instalação existente, o profissional deve identificar exatamente o modelo do QS1 instalado, consultar sua documentação e confrontar os limites do microinversor com a ficha técnica do novo painel.
Como funciona o monitoramento do APsystems QS1?
O QS1 foi desenvolvido com capacidade de monitoramento individual dos módulos. No ecossistema APsystems, os dados dos microinversores podem ser coletados por uma unidade de comunicação ECU e enviados para a plataforma de monitoramento EMA.
Essa estrutura permite acompanhar o desempenho do sistema e identificar diferenças entre os módulos ou canais. Dependendo da configuração da instalação e dos equipamentos de comunicação utilizados, o proprietário ou instalador pode consultar informações de geração e utilizar os dados como apoio ao diagnóstico.
O monitoramento individual é particularmente útil em um sistema antigo. Uma queda persistente de produção em determinado canal pode justificar uma inspeção para verificar módulo, conectores, sombreamento, sujeira, comunicação ou o próprio microinversor.
O que são ECU e EMA da APsystems?
A ECU é a unidade de comunicação utilizada no ecossistema APsystems para coletar informações dos microinversores compatíveis. Já o EMA é a plataforma utilizada para gerenciamento e visualização dos dados do sistema.
Em instalações antigas, é importante considerar que equipamentos de comunicação e versões de plataforma também evoluíram ao longo dos anos. Antes de substituir uma ECU ou alterar a configuração de monitoramento, deve-se confirmar a compatibilidade com os microinversores existentes.
A APsystems mantém atualmente uma central de documentação com materiais sobre suas unidades ECU e outras soluções de monitoramento.
Manual do APsystems QS1: onde encontrar?
Como o QS1 está descontinuado, sua documentação não aparece necessariamente junto dos produtos atuais. A APsystems preserva os materiais do equipamento em sua biblioteca de documentos descatalogados.
Na biblioteca oficial de documentos descontinuados da APsystems é possível localizar materiais do QS1 e QS1A, incluindo fichas técnicas, certificações e manuais de usuário ou instalação.
Consultar o documento correspondente à versão do equipamento é mais seguro do que utilizar especificações copiadas de anúncios, lojas ou fichas de outras regiões, principalmente quando o objetivo é diagnosticar ou modificar uma instalação existente.
Como identificar falhas em um APsystems QS1?
O primeiro passo diante de uma queda de geração não deve ser concluir automaticamente que o microinversor apresentou defeito. Um sistema fotovoltaico possui diversos componentes e condições externas capazes de alterar sua produção.
Uma avaliação pode envolver:
- comparação da geração entre os quatro canais;
- verificação do histórico no sistema de monitoramento;
- inspeção dos módulos fotovoltaicos;
- análise de sombreamento novo ou sazonal;
- verificação de sujeira sobre os módulos;
- inspeção de conectores e cabos;
- verificação do circuito em corrente alternada;
- análise da comunicação com a ECU;
- consulta a mensagens ou indicações de falha disponíveis no sistema.
Intervenções elétricas e testes no equipamento devem ser realizados por profissional habilitado e de acordo com a documentação aplicável. O fato de o microinversor trabalhar próximo aos módulos não elimina os riscos elétricos do sistema.
O que fazer se um APsystems QS1 apresentar defeito?
Se o diagnóstico indicar problema no QS1, é importante registrar os dados do equipamento e da instalação antes de decidir pela substituição. Modelo, identificação do microinversor, características dos quatro módulos, tensão da rede, circuito CA e configuração do monitoramento podem ser relevantes.
Como o produto está descontinuado, encontrar uma unidade QS1 nova idêntica pode não ser a alternativa mais prática. Por outro lado, instalar outro modelo sem verificar compatibilidade também não é recomendável.
A própria evolução da linha APsystems oferece equipamentos posteriores compatíveis com determinadas instalações das gerações anteriores. A substituição, entretanto, deve ser avaliada tecnicamente para a instalação específica.

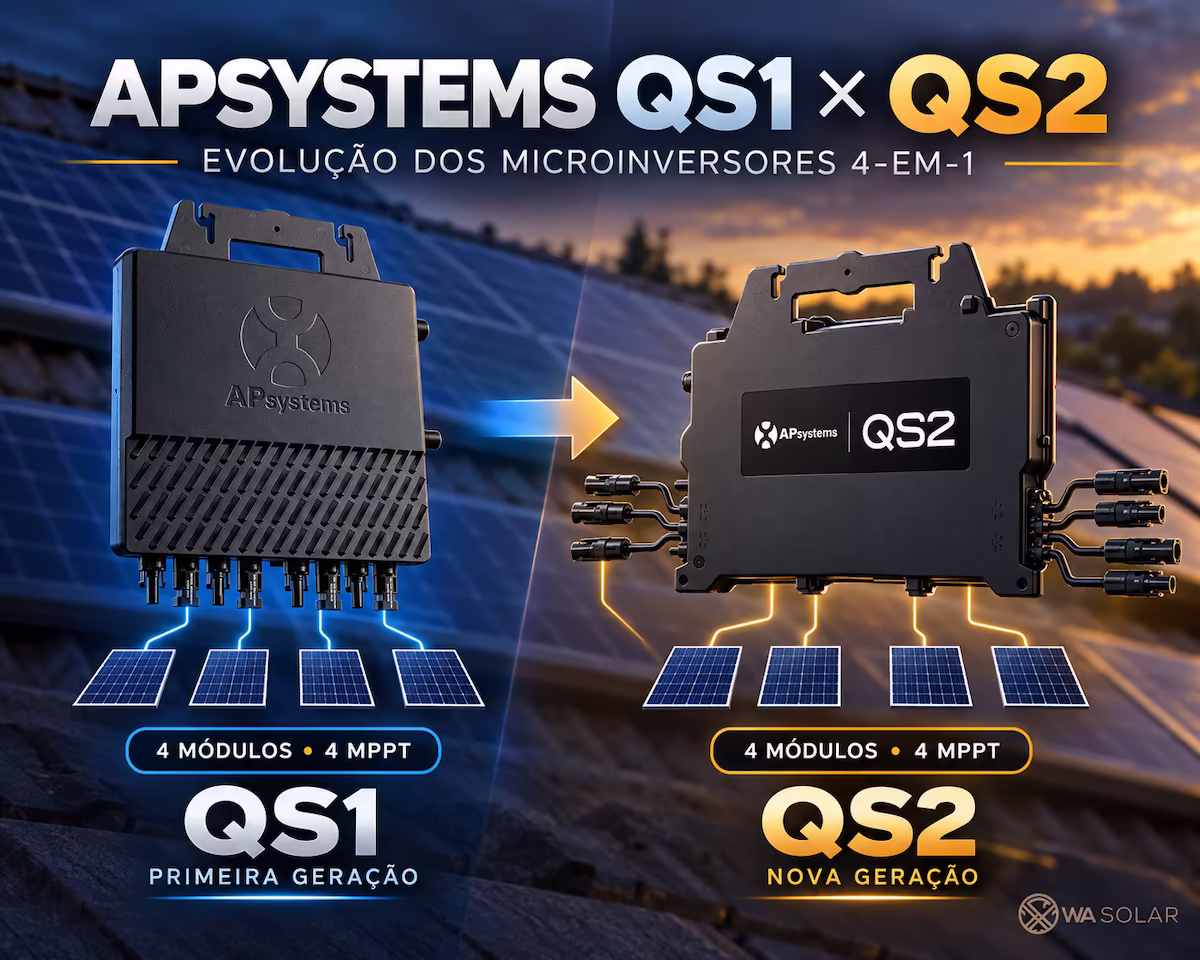

APsystems QS1 e QS2: o que mudou?
O QS2 representa uma geração muito mais recente de microinversores 4-em-1 da APsystems. Os dois equipamentos conectam quatro módulos e utilizam quatro MPPTs, mas foram desenvolvidos para gerações bastante diferentes de painéis fotovoltaicos.
Na versão atualmente apresentada pela APsystems para o Brasil, o QS2 é monofásico 220 V, possui quatro canais de entrada, quatro MPPTs e potência máxima contínua de saída de 2.500 W. A corrente máxima de entrada informada pelo fabricante chega a 20 A, refletindo a necessidade de trabalhar com módulos contemporâneos de maior potência e corrente.
| Característica | APsystems QS1 | APsystems QS2 atual |
|---|---|---|
| Módulos por unidade | 4 | 4 |
| MPPTs | 4 independentes | 4 |
| Potência contínua CA | 1.200 W | 2.500 W |
| Corrente máxima de entrada | Depende da versão; conferir ficha técnica correspondente | 20 A |
| Geração do produto | Anterior | Atual |
| Status | Descontinuado | Produto atual |
A comparação mostra como a tecnologia evoluiu sem abandonar a arquitetura de quatro módulos com gerenciamento independente. A diferença de capacidade também acompanha a evolução dos próprios painéis fotovoltaicos.
As especificações atuais do novo equipamento podem ser consultadas diretamente na página oficial do APsystems QS2.
É possível substituir um QS1 por um QS2?
A APsystems informa que o QS2 é compatível com instalações das séries DS3 e QS1, o que é uma informação relevante para sistemas existentes. Isso, porém, não deve ser interpretado como autorização para substituir automaticamente qualquer QS1 por um QS2 sem avaliação do projeto.
O QS2 possui capacidade de saída significativamente maior e foi desenvolvido para módulos de outra geração. Uma substituição precisa considerar os módulos existentes, tensão da rede, circuito CA, condutores, proteções, conectores, comunicação e demais características da instalação.
Dependendo do caso, pode haver também outros modelos APsystems compatíveis com instalações anteriores. A fabricante, por exemplo, informa compatibilidade retroativa de determinados equipamentos da série DS3 com QS1. A decisão deve ser tomada a partir das características concretas do sistema e da documentação vigente.
QS1 ou DS3: são a mesma arquitetura?
Não. Embora diferentes gerações da APsystems possam apresentar compatibilidade dentro de determinadas instalações, isso não significa que possuam a mesma arquitetura elétrica.
O QS1 foi desenvolvido para quatro módulos com quatro canais e MPPT independente por canal. Já modelos DS3 podem apresentar configurações diferentes. O DS3-H, por exemplo, utiliza dois canais com dois MPPTs independentes, enquanto o DS3D conecta quatro módulos utilizando dois canais, com dois módulos em série em cada canal.
Por isso, o número de módulos conectado ao microinversor nunca deve ser utilizado isoladamente para deduzir a quantidade de MPPTs ou a forma como os painéis são eletricamente organizados.
Ainda vale a pena comprar um APsystems QS1 usado?
A compra de um QS1 usado exige mais cautela justamente porque o equipamento está oficialmente descontinuado. Mesmo que o preço seja atraente, é necessário avaliar procedência, estado do equipamento, compatibilidade com os módulos, características da rede, possibilidade de monitoramento, suporte e alternativas de reposição.
Para substituir uma unidade em um sistema antigo, um QS1 usado pode parecer uma solução simples, mas a decisão deve considerar também a idade do equipamento e a existência de microinversores posteriores compatíveis com determinadas instalações QS1.
Para um sistema fotovoltaico novo, faz mais sentido avaliar equipamentos atuais dimensionados para os módulos contemporâneos e para os requisitos técnicos vigentes, em vez de projetar uma nova instalação ao redor de um produto descontinuado.
Perguntas frequentes sobre o APsystems QS1
O APsystems QS1 foi descontinuado?
Sim. A APsystems classifica oficialmente o QS1 como produto descontinuado e mantém seus manuais, fichas técnicas e certificações na biblioteca de documentos de produtos antigos.
Quantos painéis podem ser ligados ao QS1?
O QS1 foi desenvolvido para conectar quatro módulos fotovoltaicos em uma única unidade.
Quantos MPPTs possui o APsystems QS1?
O QS1 possui quatro canais com MPPT independente, permitindo gerenciamento individual dos quatro módulos conectados.
Qual é a potência do APsystems QS1?
A APsystems informa potência contínua de saída de 1.200 W CA para o QS1.
Onde baixar o manual do APsystems QS1?
A documentação do QS1 continua disponível na biblioteca oficial de produtos descontinuados da APsystems, onde podem ser encontrados manuais, fichas técnicas e certificações do QS1 e QS1A.
O QS1 monitora cada painel individualmente?
O QS1 foi desenvolvido com monitoramento individualizado dos módulos. O sistema APsystems utiliza sua infraestrutura de comunicação e a plataforma EMA para visualização e gerenciamento dos dados, conforme a configuração da instalação.
Posso ligar um painel moderno de alta potência no QS1?
Não é possível responder apenas pela potência nominal do painel. Tensão, corrente, faixa de MPPT e demais limites do QS1 precisam ser comparados com a ficha técnica do módulo. A corrente dos painéis modernos merece atenção especial.
O QS2 substitui o QS1?
A APsystems declara o QS2 compatível com instalações QS1 e DS3, mas uma substituição precisa ser avaliada tecnicamente. O QS2 possui potência, corrente de entrada e outras características diferentes do QS1.
O QS1 é um microinversor 4-em-1?
Sim. Uma única unidade QS1 foi desenvolvida para atender quatro módulos fotovoltaicos, com quatro canais e MPPT independente por canal.
QS1 e QS1A são iguais?
Não se deve assumir que QS1 e QS1A sejam equipamentos idênticos apenas pela semelhança dos nomes. A própria APsystems mantém documentação identificada para QS1 e QS1A, e a ficha técnica correspondente ao modelo instalado deve ser consultada antes de dimensionamentos, substituições ou manutenção.
O QS1 continua relevante para quem possui sistemas fotovoltaicos dessa geração
O APsystems QS1 pertence a uma geração anterior de microinversores, mas sua arquitetura já reunia características que continuam presentes em equipamentos atuais: conexão de quatro módulos em uma única unidade, MPPT independente e monitoramento individualizado.
A principal mudança está na evolução dos módulos e da capacidade dos próprios microinversores. Equipamentos atuais trabalham com painéis de potência e corrente muito superiores, enquanto sistemas QS1 existentes precisam continuar respeitando os limites elétricos para os quais foram projetados.
Para quem possui um QS1 instalado, a melhor abordagem é preservar a documentação da versão correta, acompanhar a geração pelo sistema de monitoramento e realizar qualquer alteração somente depois de verificar a compatibilidade elétrica. Em caso de substituição, equipamentos mais recentes podem oferecer caminhos de atualização, mas a compatibilidade declarada pelo fabricante não elimina a necessidade de conferir todo o projeto.
