A potência máxima do painel fotovoltaico que pode ser conectado a um microinversor não é determinada apenas comparando os watts do módulo com a potência nominal do equipamento. Um microinversor de 2.000 W, por exemplo, pode ser compatível com quatro painéis de 550 W, 600 W ou até potências superiores, dependendo das especificações do fabricante e, principalmente, dos limites de tensão e corrente de cada entrada.
Essa dúvida tornou-se ainda mais comum com o aumento da potência dos painéis solares fotovoltaicos. Módulos acima de 500 W e 600 W passaram a ser encontrados com facilidade no mercado, enquanto a potência indicada para o microinversor continua sendo normalmente apresentada pela sua capacidade de saída em corrente alternada (CA).
Por isso, olhar somente para os watts pode levar a uma conclusão errada. Para saber se um painel é realmente compatível com determinado microinversor, é necessário analisar também tensão de circuito aberto (Voc), tensão de máxima potência (Vmp), corrente de máxima potência (Imp), corrente de curto-circuito (Isc), faixa de operação do MPPT e as recomendações específicas do fabricante.
Um painel de potência maior pode ser conectado ao microinversor?
Sim. Em muitos projetos fotovoltaicos é perfeitamente possível utilizar uma potência total de módulos superior à potência nominal de saída CA do microinversor. Essa relação é conhecida como sobredimensionamento do lado CC ou relação DC/AC.
Imagine um microinversor com quatro entradas e potência nominal de saída de 2.000 W conectado a quatro módulos de 600 W. A potência instalada no lado CC será:
4 × 600 W = 2.400 Wp
A relação DC/AC será, portanto:
2.400 W ÷ 2.000 W = 1,20
Isso corresponde a uma relação DC/AC de 1,20, ou 120%. Essa diferença, isoladamente, não significa que o sistema esteja dimensionado incorretamente.
A própria APsystems explica em sua documentação para instaladores que módulos de potência superior podem trabalhar com seus microinversores desde que os limites de tensão e corrente sejam respeitados. A empresa cita uma relação DC/AC em torno de 1,3 como referência geral, embora o dimensionamento definitivo sempre dependa do modelo utilizado e das condições do projeto.
A Hoymiles, por sua vez, informa uma faixa recomendada de relação CC/CA entre 0,8 e 1,35, dependendo do projeto fotovoltaico.
Por que a potência dos painéis pode ser maior que a do microinversor?
A potência indicada no painel solar é medida em condições padronizadas de laboratório, conhecidas como STC (Standard Test Conditions). Entre essas condições estão irradiância de 1.000 W/m² e temperatura da célula de 25 °C.
Na instalação real, entretanto, irradiância, temperatura, orientação, inclinação, sombreamento, sujeira e outras variáveis mudam continuamente. Consequentemente, o módulo não permanece durante todo o dia entregando exatamente sua potência nominal.
É justamente por isso que algum nível de sobredimensionamento do lado CC pode ser utilizado em projetos fotovoltaicos. O objetivo é aproveitar melhor a capacidade do inversor ao longo de diferentes condições de geração, sem ultrapassar os limites elétricos definidos pelo fabricante.
O que é a relação DC/AC?
A relação DC/AC compara a potência nominal dos módulos fotovoltaicos, no lado de corrente contínua, com a potência nominal de saída do inversor ou microinversor, no lado de corrente alternada.
A fórmula básica é:
Relação DC/AC = potência total dos módulos (Wp) ÷ potência nominal CA do inversor (W)
| Módulos | Potência CC | Microinversor | Relação DC/AC |
|---|---|---|---|
| 4 × 500 W | 2.000 Wp | 2.000 W | 1,00 |
| 4 × 550 W | 2.200 Wp | 2.000 W | 1,10 |
| 4 × 600 W | 2.400 Wp | 2.000 W | 1,20 |
| 4 × 650 W | 2.600 Wp | 2.000 W | 1,30 |
A tabela serve apenas para demonstrar matematicamente a relação DC/AC. Ela não significa que qualquer módulo de 500 W, 550 W, 600 W ou 650 W seja automaticamente compatível com qualquer microinversor de 2.000 W. É justamente aí que entram tensão, corrente e demais especificações elétricas.
Potência não é o único limite: verifique tensão e corrente
Esse é um dos pontos mais importantes no dimensionamento. Dois painéis com exatamente 600 W podem apresentar características elétricas diferentes. Por isso, a potência nominal não é suficiente para determinar a compatibilidade.
Antes de conectar um módulo a um microinversor, devem ser analisados pelo menos os seguintes parâmetros:
- Voc: tensão de circuito aberto do módulo;
- Vmp: tensão do módulo no ponto de máxima potência;
- Imp: corrente no ponto de máxima potência;
- Isc: corrente de curto-circuito;
- faixa MPPT: intervalo de tensão em que o microinversor consegue rastrear o ponto de máxima potência;
- tensão máxima de entrada: limite que não deve ser ultrapassado;
- corrente máxima de entrada: capacidade elétrica da entrada do microinversor;
- potência recomendada do módulo: faixa indicada pelo fabricante para aquele equipamento.
Voc: por que a tensão de circuito aberto exige atenção?
Voc é a tensão medida nos terminais do módulo quando não existe carga conectada. Ela é especialmente importante porque a tensão do painel varia com a temperatura.
Em temperaturas mais baixas, a tensão do módulo pode aumentar. Portanto, não é suficiente verificar apenas o Voc informado em STC e constatar que ele está abaixo da tensão máxima do microinversor. Em um dimensionamento técnico, deve-se considerar também o comportamento do módulo nas temperaturas mínimas previstas para o local da instalação.
Ultrapassar a tensão máxima permitida pelo fabricante é diferente de simplesmente utilizar um módulo com potência nominal maior. O limite elétrico de tensão deve ser respeitado.
Vmp e faixa MPPT: onde o microinversor trabalha melhor?
Vmp representa a tensão do módulo quando ele está operando em seu ponto de máxima potência. Essa tensão deve ser compatível com a faixa MPPT do microinversor.
O MPPT (Maximum Power Point Tracking) ajusta continuamente o ponto de operação para extrair a maior potência possível do módulo dentro das condições disponíveis naquele momento.
Nos microinversores, essa característica é particularmente importante porque o rastreamento pode ocorrer por módulo ou por pequenos grupos de módulos, dependendo da arquitetura do equipamento. Para entender melhor essa tecnologia e suas diferenças em relação aos inversores convencionais, consulte nosso guia sobre microinversor solar.
Imp e Isc: a corrente também pode limitar a escolha do painel
Com a evolução dos módulos fotovoltaicos, não foi apenas a potência que aumentou. Módulos modernos podem trabalhar com correntes elevadas, o que tornou a análise da corrente de entrada do microinversor ainda mais relevante.
A corrente no ponto de máxima potência (Imp) deve ser comparada com a capacidade de operação da entrada do equipamento. A corrente de curto-circuito (Isc), por sua vez, também deve permanecer dentro dos limites especificados pelo fabricante, considerando os critérios técnicos aplicáveis ao projeto.
Por isso, substituir um painel antigo por outro de potência superior sem consultar os datasheets pode ser inadequado mesmo quando as dimensões físicas e os conectores parecem compatíveis.
Exemplos de microinversores atuais mostram como a potência evoluiu
Os equipamentos atuais ajudam a mostrar como a antiga associação entre a potência nominal do microinversor e a potência dos painéis deixou de ser uma comparação simples de watts.
APsystems QT2
O APsystems QT2 é um microinversor trifásico com quatro entradas CC e potência máxima contínua de saída de 1.900 W. A APsystems informa corrente máxima de entrada de 20 A e destaca que o equipamento foi projetado para módulos fotovoltaicos de maior potência.
Esse exemplo mostra por que um equipamento com saída CA de 1.900 W não deve ser interpretado simplesmente como um microinversor que aceita, no máximo, 1.900 Wp de módulos.
Hoymiles HMS-2000-4T
Na família HMS-1600/1800/2000, a Hoymiles informa para o HMS-2000-4T módulos normalmente utilizados na faixa de 400 W a 670 W ou mais, além de tensão máxima de entrada de 65 V e faixa MPPT de 16 a 60 V.
A documentação do fabricante também estabelece a necessidade de verificar tensão e corrente do módulo e orienta sobre o limite da relação entre potência CC e potência CA. Isso reforça que a compatibilidade deve ser determinada pelo conjunto de especificações, e não por um único número.
Deye SUN-M200G4
Outro exemplo é o Deye SUN-M200G4, de 2.000 W de potência nominal de saída. A documentação técnica da Deye indica quatro MPPTs e faixa de potência de entrada de 210 W a 700 W por módulo para esse modelo, com tensão máxima de entrada de 60 V e faixa MPPT de 25 a 55 V.
Quatro módulos de 700 W representam 2.800 Wp no lado CC para um equipamento de 2.000 W de saída nominal CA. Isso demonstra de forma clara que a potência CA do microinversor não deve ser utilizada isoladamente como limite da soma da potência nominal dos módulos.
O que é clipping no microinversor?
Clipping ocorre quando os módulos poderiam fornecer naquele momento uma potência superior à capacidade máxima de conversão do inversor. Nesse instante, a saída é limitada pela capacidade do equipamento.
Suponha novamente quatro módulos de 600 W conectados a um microinversor de 2.000 W. A potência nominal dos módulos é de 2.400 Wp. Se, em determinadas condições, eles entregarem conjuntamente mais potência do que o microinversor consegue converter, a saída será limitada.
Isso não significa necessariamente que o dimensionamento esteja errado. Um sobredimensionamento planejado pode permitir maior utilização da capacidade do inversor em outros períodos do dia e do ano. Entretanto, quanto maior o sobredimensionamento, maior pode ser a ocorrência de clipping em condições favoráveis de geração.
O dimensionamento adequado procura, portanto, equilibrar aproveitamento energético, características climáticas, orientação dos módulos, custos, perdas por clipping e limites estabelecidos pelo fabricante.
STC e condições reais de operação dos painéis
A potência nominal de um módulo é determinada em STC, com condições padronizadas que permitem comparar diferentes produtos. Entre elas estão irradiância de 1.000 W/m², temperatura da célula de 25 °C e espectro de referência definido para o ensaio.
Na prática, os módulos operam sob condições ambientais variáveis. A temperatura das células pode superar 25 °C em dias ensolarados e a irradiância muda continuamente com horário, nuvens, orientação e condições atmosféricas.
Quando a temperatura da célula aumenta, a potência máxima do módulo normalmente diminui de acordo com seu coeficiente de temperatura. Entretanto, não é tecnicamente adequado assumir uma perda fixa e usar essa redução como justificativa automática para conectar qualquer módulo de potência superior ao microinversor.
O correto é utilizar as características elétricas do módulo, os coeficientes de temperatura, as condições previstas para o local e os limites definidos no datasheet do microinversor.

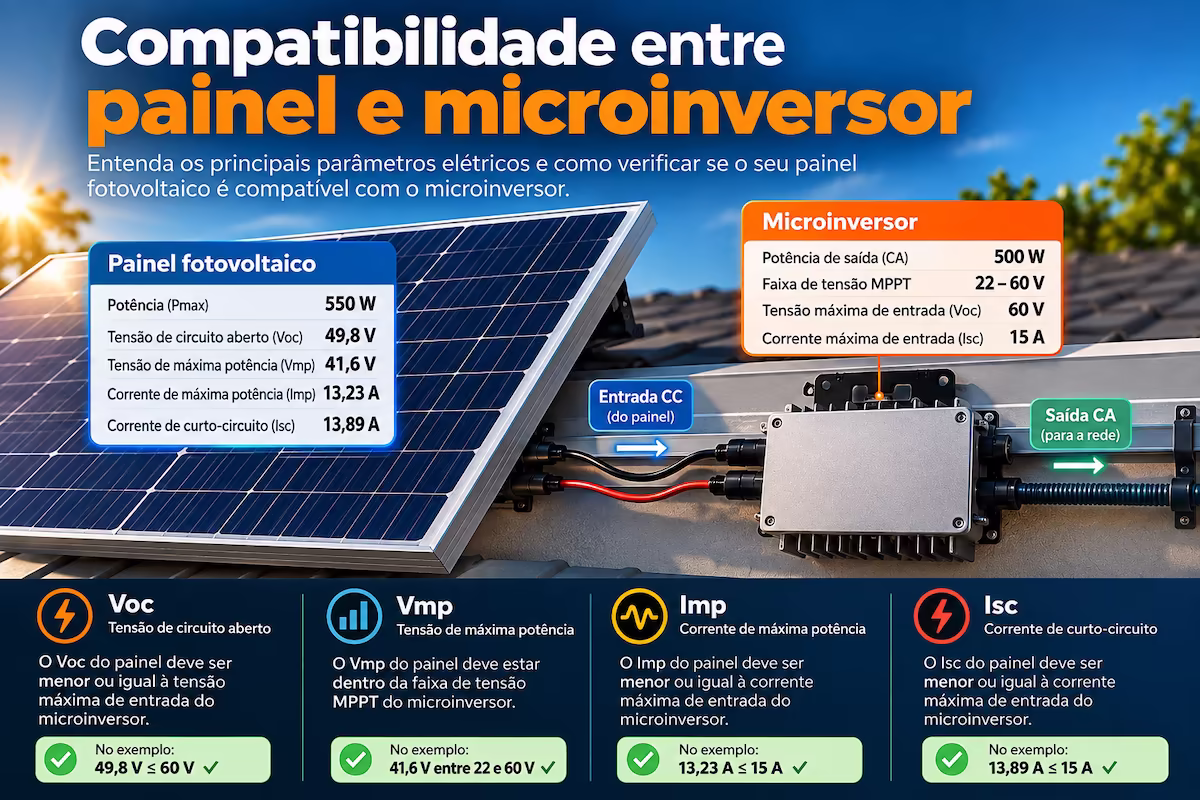

Como verificar se um painel é compatível com um microinversor
Uma verificação inicial pode seguir esta sequência:
- Identifique o modelo exato do painel fotovoltaico e obtenha seu datasheet.
- Identifique o modelo exato do microinversor e consulte a documentação oficial.
- Compare a potência recomendada do módulo com a faixa indicada pelo fabricante.
- Verifique se o Voc permanece dentro do limite máximo de tensão de entrada, considerando a variação provocada pela temperatura.
- Confira se o Vmp é compatível com a faixa de operação MPPT.
- Compare Imp e Isc do módulo com os limites de corrente da entrada.
- Calcule a relação DC/AC resultante.
- Avalie o potencial de clipping e as condições específicas da instalação.
- Confirme eventuais limitações adicionais indicadas pelo fabricante e pelas normas aplicáveis ao projeto.
Painel de 550 W, 600 W ou 700 W funciona em qualquer microinversor?
Não. A potência escrita na etiqueta do módulo não permite determinar sozinha se ele pode ser conectado a determinado microinversor.
Um módulo de 600 W pode ser compatível com determinado equipamento enquanto outro módulo de potência semelhante pode exigir uma análise diferente por apresentar tensão ou corrente distintas.
Da mesma forma, dois microinversores com potência CA semelhante podem possuir limites de tensão, corrente, faixa MPPT e arquitetura de entradas diferentes.
É por isso que a comparação deve ser feita entre os datasheets dos dois equipamentos.

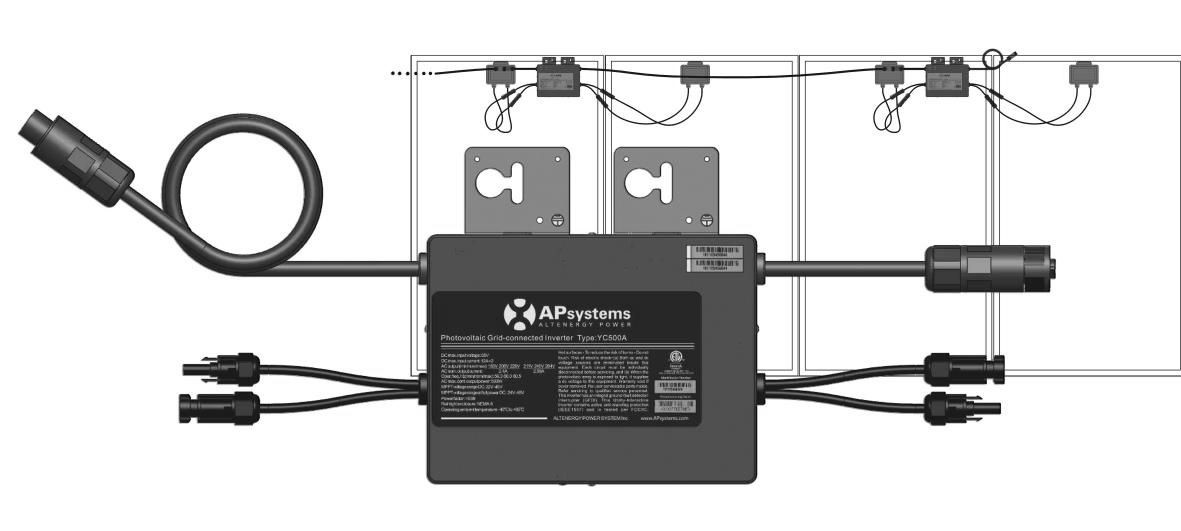

E os microinversores antigos, como o APsystems YC500?
O APsystems YC500 foi utilizado em uma geração anterior de sistemas fotovoltaicos, quando módulos de aproximadamente 250 W a pouco mais de 300 W eram muito comuns. A evolução tecnológica aumentou significativamente a potência e a corrente dos módulos e também mudou as características dos microinversores.
Por isso, recomendações antigas encontradas na internet não devem ser transferidas diretamente para equipamentos atuais. O princípio continua válido: deve existir compatibilidade elétrica entre módulo e microinversor. O que mudou foram as potências, correntes, arquiteturas e limites dos equipamentos disponíveis.
Para conhecer um exemplo real de uma instalação daquela geração, a WA Solar mantém o registro de uma instalação de sistema fotovoltaico com microinversores APsystems, que ajuda também a acompanhar a evolução dessa tecnologia ao longo dos anos.
Perguntas frequentes sobre potência de painel e microinversor
Posso colocar um painel de 600 W em um microinversor?
Pode ser possível, desde que o modelo específico do microinversor seja compatível com as características elétricas do módulo. Devem ser verificados potência recomendada, Voc, Vmp, Imp, Isc, faixa MPPT e limites de tensão e corrente.
Um microinversor de 2.000 W pode receber 2.400 W em painéis?
Em determinados modelos, sim. Nesse exemplo a relação DC/AC seria de 1,20. Porém, o valor de 2.400 W sozinho não comprova compatibilidade. Os limites elétricos e as recomendações do fabricante precisam ser respeitados.
O que acontece se os painéis produzirem mais do que a potência do microinversor?
Quando a potência disponível ultrapassa a capacidade máxima de conversão do equipamento, pode ocorrer clipping, limitando temporariamente a potência de saída. Um nível planejado de clipping pode fazer parte do dimensionamento, mas sobredimensionamento excessivo pode aumentar as perdas.
Quanto posso sobredimensionar um microinversor?
Não existe uma porcentagem universal aplicável a todos os equipamentos. Fabricantes estabelecem recomendações próprias. A APsystems cita relação DC/AC em torno de 1,3 como referência geral em sua documentação para instaladores, enquanto a Hoymiles informa faixa recomendada entre 0,8 e 1,35 dependendo do projeto. O datasheet e as orientações do modelo específico prevalecem.
O que é mais importante: watts, tensão ou corrente?
Todos precisam ser analisados em conjunto. A potência ajuda a dimensionar a relação DC/AC, enquanto tensão e corrente determinam limites elétricos fundamentais para a compatibilidade entre módulo e microinversor.
Um painel mais potente sempre gera mais energia com o mesmo microinversor?
Não necessariamente. A geração depende de diversas variáveis, incluindo irradiância, temperatura, orientação, sombreamento, eficiência, características elétricas do módulo, limites do microinversor e eventual clipping. A potência nominal isolada não determina a energia efetivamente produzida ao longo do ano.
Conclusão
A potência máxima do painel fotovoltaico para um microinversor não pode ser definida apenas comparando a potência em watts dos dois equipamentos. Sistemas modernos podem utilizar potência CC instalada superior à potência nominal CA do microinversor, desde que o dimensionamento respeite as especificações técnicas do fabricante.
A análise correta deve considerar relação DC/AC, Voc, Vmp, Imp, Isc, faixa MPPT, tensão máxima, corrente máxima e comportamento dos equipamentos nas condições reais de operação.
Portanto, antes de concluir que um painel de 550 W, 600 W ou 700 W é grande demais para determinado microinversor, consulte os datasheets e compare todos os parâmetros elétricos. A potência nominal é apenas uma parte do dimensionamento.
